磁翻板液位計廣泛應用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量和控制。然而，許多用戶對磁翻板液位計的盲區感到困惑。所謂尺有所短，磁翻板液位計也如此，也有自己的盲點和局限性。為了幫助用戶更好地了解磁翻板液位計的盲區，對磁翻板液位計盲區產生的原因分析如下。
磁翻板液位計的測量范圍是兩個法蘭中心之間的距離，上法蘭到罐頂、下法蘭到罐底的距離就是我們通常所說的盲區。

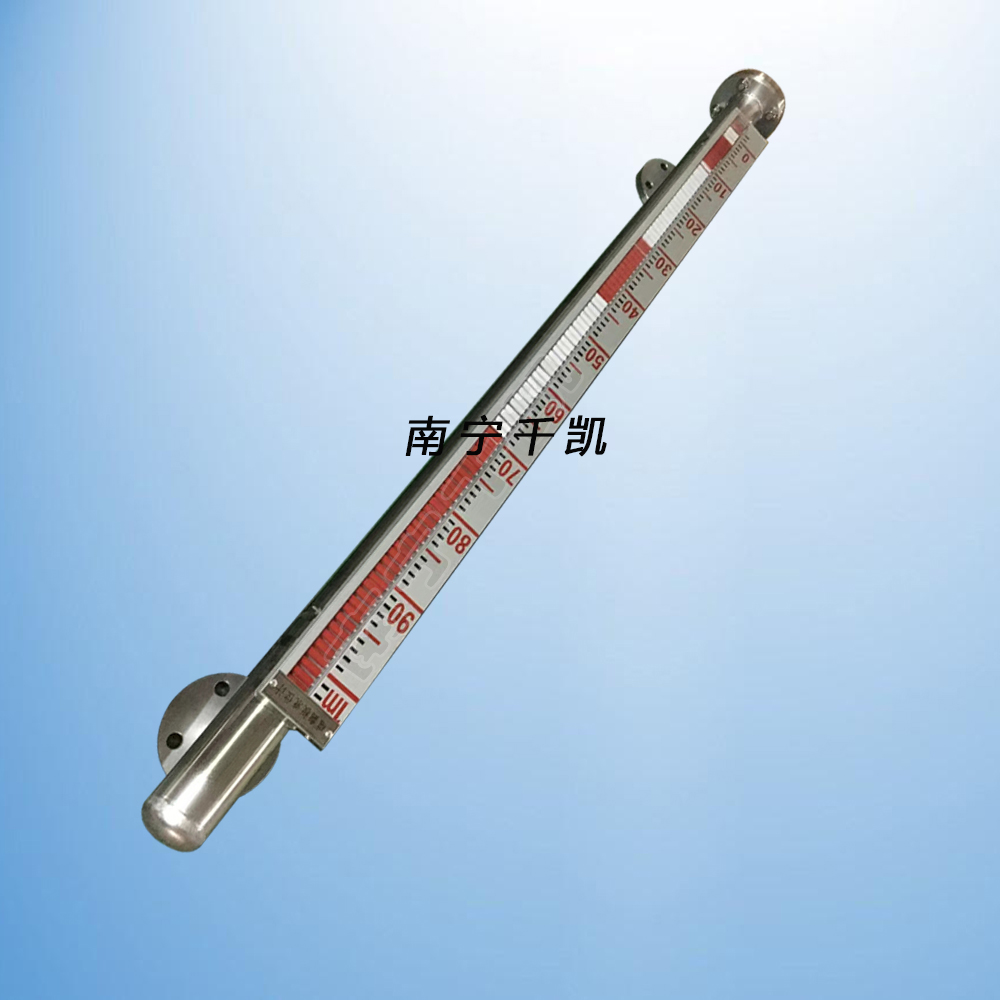

磁翻板液位計根據浮力原理和磁耦合工作。當被測容器內的液位升降時，液位計體管內的磁性浮子也隨之升降。彩車內的永磁鋼通過磁耦合傳遞到磁翻板指示器，帶動紅白翻板轉動180度。當液位上升時，襟翼由白色變?yōu)榧t色，當液位下降時，襟翼由紅色變?yōu)榘咨?。指示器的紅白交界處是容器內液位的實際高度，從而實現液位清晰。
可見，磁翻板液位計的磁浮直接影響磁翻板液位計的測量。由于磁性浮子本身具有一定的長度，當液位為零或接近零時，為了達到精確的測量效果，浮子必須在零液位時開始浮動，因此在盲區必須考慮零液位以下浮子的長度。
同樣，當容器中的液體充滿時，浮子的底端高于滿液位。這就是為什么磁翻板液位計中有盲點，并且這些盲點的距離是固定的。
一般來說，在不同的情況下，計算液位的方法也是不同的，常見的情況有兩種：
1.如果罐底部以下的空間能滿足盲區的距離，則磁翻板液位計兩法蘭中心之間的距離為滿液位距離，此時無需考慮盲區。
2.如果罐體底部以下的空間不能滿足盲區的距離，設計選型時應在罐體底部和頂部之間安裝法蘭，計算液位時應考慮盲區。
